Jinko Solar Tiger Neo 460W’nin Bağlantı Kutusu ve Kablo Yönetimi Neden Kritik Öneme Sahip?
Güneş enerjisi sistemlerinde performans sadece panel verimliliğinden ibaret değildir; montaj kalitesi, kablo düzeni ve bağlantı elemanlarının sağlamlığı uzun vadeli güvenilirliği belirler. Jinko Solar Tiger Neo 460W paneli, yüksek güç çıkışının yanı sıra endüstri standardı MC4 bağlantı kutusu ve optimize edilmiş kablo yönetimi ile kurulum sürecinde fark yaratır. Bu analiz, Türkiye’deki montajcılar ve sistem sahipleri için bu bileşenlerin teknik detaylarını, bakım gereksinimlerini ve olası sorunları ele alıyor.
Jinko Solar Tiger Neo 460W Bağlantı Kutusu Teknik Özellikleri Nelerdir?
Bağlantı kutusu, panelin ürettiği doğru akımı (DC) dış dünyaya aktaran en kritik elektriksel bileşendir. Jinko Tiger Neo 460W’de kullanılan IP68 koruma sınıfına sahip bağlantı kutusu, toz ve suya karşı üst düzey dayanıklılık sunar. Bu sınıf, en zorlu hava koşullarında bile iç nemin ve partiküllerin girişini engeller. Kutunun içerisinde, ters akımı önleyen yardımcı diyotlar değil, dört adet yüksek kaliteli bypass diyotu bulunur. Bu diyotlar, kısmi gölge durumlarında panel kayıplarını minimize eder ve Jinko Solar Tiger Neo 460W’ın Gölge Davranışı ve Bypass Diyot Analizi başlıklı makalemizde detaylandırılmıştır.
Bağlantı kutusu, 12 AWG (4 mm²) kesitli özel güneş kablosu ile donatılmıştır. Kablonun standart uzunluğu 1,2 metre olup, kullanıcı ihtiyacına göre özel ölçülerde sipariş edilebilir. Bu kablo, UV dayanıklılığı yüksek çapraz bağlı polietilen (XLPE) malzemeden üretilmiştir. Önemli özellikler şöyle sıralanabilir:
- Kablo Tipi: H1Z2Z2-K (TUV sertifikalı)
- Kesit: 4 mm² (12 AWG)
- Maksimum Gerilim: 1500V DC
- Sıcaklık Aralığı: -40°C ile +90°C
- Bağlantı Tipi: MC4 uyumlu (Staubli marka orijinal konnektör)
MC4 Konnektörlerin Montajında Hangi Hatalardan Kaçınılmalıdır?
MC4 konnektörler, güvenilir bir bağlantı sağlamak için özel bir kıvırma aleti ve doğru teknikle monte edilmelidir. Jinko Solar Tiger Neo 460W, fabrika çıkışı Staubli orijinal MC4 konnektörlerle gelir. Yine de, sistemin seri veya paralel bağlantıları sırasında montajcılar sıklıkla şu hataları yapar:
- Yanlış kıvırma: Kablonun soyulma boyu yanlış olursa kontak tam oturmaz, ark oluşma riski artar.
- Konik conta atlanması: Konnektörün dişli kısmındaki lastik conta çıkarılırsa sızdırmazlık kaybolur.
- Aşırı tork: Elle sıkma yeterliyken, pense gibi aletlerle aşırı sıkma dişlere zarar verebilir.
- Polarite hataları: Erkek ve dişi konnektörler karıştırıldığında kısa devre riski doğar.
Bu riskleri minimize etmek için, montaj öncesi tüm konnektörlerin kilit sesini duyana kadar itilmesi ve kilit halkasının serbestçe dönüp dönmediğinin kontrol edilmesi gerekir. Ayrıca, sistemin Jinko Solar Tiger Neo 460W’nin Düşük Işık Performansı ve Sıcaklık Katsayısı Analizi adlı makalemizde, düşük ışıkta bağlantı kalitesinin verime etkisi incelenmiştir.

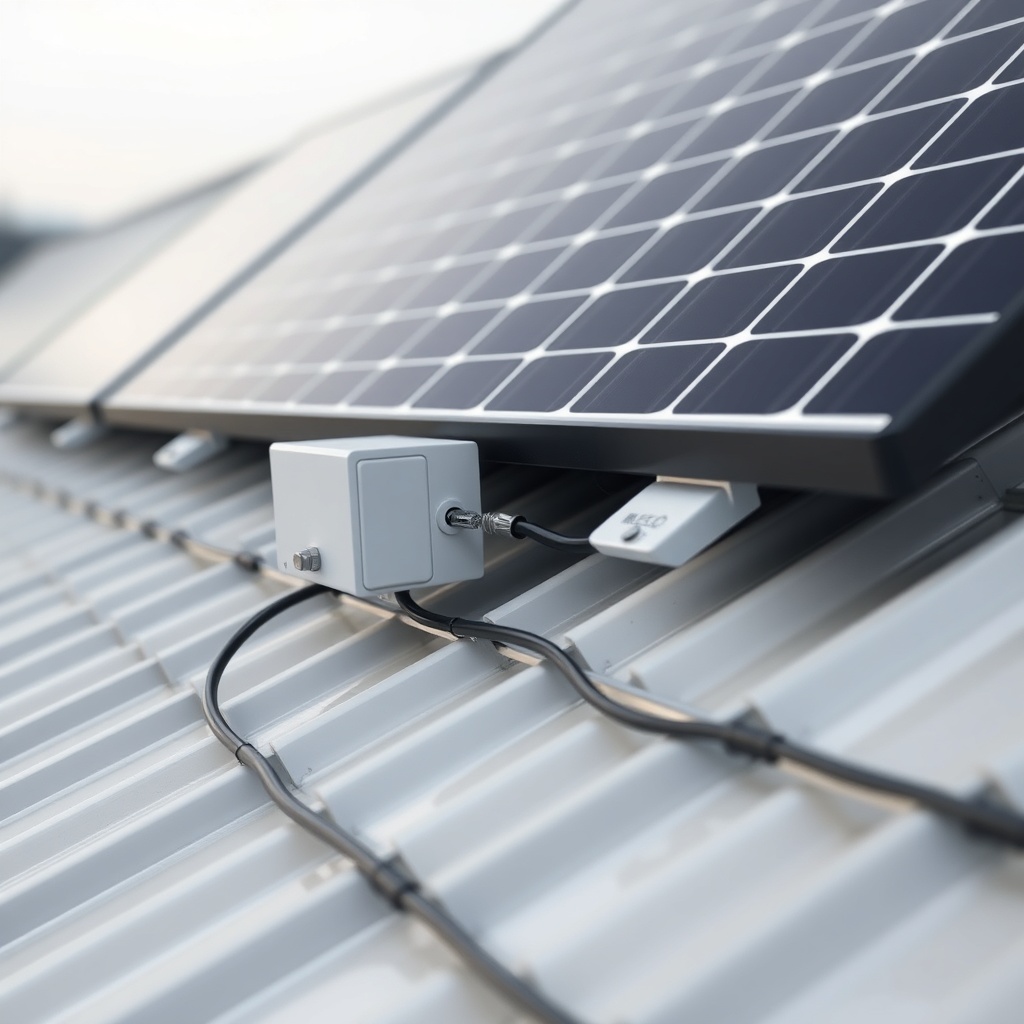

Kablo Yönetimi İçin En Uygun Ray ve Klips Sistemleri Hangileridir?
Kablonun düzgün bir şekilde yönlendirilmesi, hem estetik bir görünüm sağlar hem de rüzgar yükünü azaltır, kablonun sürtünme veya kopma riskini en aza indirir. Jinko Tiger Neo 460W için önerilen kablo yönetimi çözümleri şunlardır:
| Özellik | Standart Montaj Rayı (Alüminyum) | Klipsli Kablo Kanalı (Paslanmaz Çelik) | Yapışkanlı Kablo Klipsleri |
|---|---|---|---|
| Malzeme | 6063-T5 alüminyum | 304 paslanmaz çelik | UV dayanıklı poliamid |
| Taşıma Kapasitesi | Panel ağırlığına uygun | Sadece kablo yükü | Sadece kablo yükü |
| Montaj Süresi (10 panel için) | 45-60 dakika | 20-30 dakika | 15-20 dakika |
| Dayanıklılık | 25+ yıl | 15+ yıl | 5-8 yıl (UV etkisiyle) |
| Fiyat Aralığı (TL/metre) | 35-50 TL | 60-80 TL | 10-20 TL |
Uygulama açısından, özellikle rüzgarlı bölgelerde paslanmaz çelik klipsli kanallar daha güvenilirdir. Klipsler, kablonun ray üzerinde hareketini engeller, böylece sarkma veya dolaşma riskini ortadan kaldırır. Ancak, ekonomik çözüm arayanlar için UV dayanıklı poliamid klipsler de kısa vadede yeterlidir. Montaj sırasında kablonun panel altından çıkan kısmının en az 10 cm serbest kalması ve sonra ray boyunca yönlendirilmesi önerilir.
Bağlantı Kutusunda Oluşabilecek Nem ve Korozyon Sorunları Nasıl Tespit Edilir?
Nem sızdırmazlık sorunları, zamanla bağlantı kutusu içinde korozyona, kısa devrelere ve hatta yangına yol açabilir. Jinko Tiger Neo 460W’nin IP68 kutusu, suya tam daldırma testini geçer ancak montaj hataları ile sızdırmazlık bozulabilir. Nem girişini anlamak için şu kontroller yapılmalıdır:
- Görsel inceleme: Kutu içinde beyaz veya mavi renkli nem damlacıkları (kondens) veya oksitlenmiş bakır kontaklar.
- IR termal kamera: Kutu sıcaklığı çevresindeki panellere göre daha yüksekse, iç direnç artmış olabilir.
- Izolasyon direnci testi (Megger): Panelin izolasyon direnci 1 MΩ’dan düşükse, nem sızıntısı olasılığı yüksektir.
Korozyonun önlenmesi için, özellikle kıyı bölgelerinde (tuzlu su etkisi) kurulum yapılacaksa, bağlantı kutusu üzerine koruyucu silikon sprey uygulanabilir. Ancak bu işlem garanti kapsamını etkilemeyecek şekilde, üretici talimatlarına uygun yapılmalıdır. Ayrıca, montaj sonrası ilk altı ay içinde bir kez bağlantı kutusu kapağının sıkıldığından emin olmak, uzun vadeli sorunları azaltır.
Jinko Solar Tiger Neo 460W MC4 Bağlantıları İçin Garanti ve Sertifikasyon Nedir?
Jinko Solar, Tiger Neo 460W paneli için 25 yıl performans garantisi sunarken, bağlantı kutusu ve kablolar için bu garanti 10 yıldır. Önemli olan, montaj sırasında Staubli orijinal konnektörlerin dışında üçüncü parti ürün kullanılmamasıdır. Aksi takdirde garanti geçersiz kalır. Panel, TUV Rheinland ve UL sertifikalarına sahiptir. Bu sertifikalar, 1500V DC sistemlere uygun olduğunu ve kabloların 2000V dielektrik testini geçtiğini onaylar.
Montaj öncesi, Jinko Solar’ın resmi distribütörlerinden temin edilen panellerin seri numaraları, fabrika çıkışı MC4 konnektörlerle uyumlu olmalıdır. Sahte veya uyumsuz konnektörlerle yapılan bağlantılar, yangın riski oluşturur. Bu nedenle, Türkiye’de yetkili satıcılardan alışveriş yapmak kritik öneme sahiptir. Ayrıca, sistemin Jinko Solar Tiger Neo 460W ve Longi Hi-MO 6 455W Karşılaştırmalı Verimlilik Analizi yazımızda, her iki panelin bağlantı kutusu kalitesi karşılaştırılmıştır.
Kullanıcılar Ne Diyor?
Saha deneyimleri, Jinko Solar Tiger Neo 460W’nin MC4 bağlantı yönetimi konusunda genel olarak olumlu geri bildirimler aldığını gösteriyor. Özellikle İzmir ve Antalya gibi kıyı bölgelerindeki montajcılar, kabloların esnekliği ve konnektörlerin kolay kilitlenmesinden memnun. Bir kullanıcı, “Yedi yıldır ilk kez montajı bu kadar hızlı yapabildik. Kablo yönetimi için ayrıca bir alet almamıza gerek kalmadı” yorumunu yapıyor. Ancak, bazı kullanıcılar fabrika çıkışı kablo boyunun (1,2 m) bazen yetersiz kaldığını ve ekstra kablo satın almak zorunda kaldıklarını belirtiyor. Bağlantı kutusunun sızdırmazlık performansı hakkında herhangi bir olumsuz geri bildirim bulunmamaktadır.
Sıkça Sorulan Sorular (SSS)
Soru 1: Jinko Tiger Neo 460W’nin MC4 konnektörleri herhangi bir invertörle uyumlu mudur?
Cevap: Evet, Staubli MC4 konnektörler endüstri standardıdır ve çoğu invertör markasıyla (Huawei, SMA, Fronius, Growatt vb.) uyumludur. Ancak, bazı Uzak Doğu üreticileri farklı konnektör kullanıyorsa adaptör gerekebilir.
Soru 2: Kablo boyunu kendim uzatabilir miyim?
Cevap: Evet, ancak kullanılan ara kablo en az 4 mm² kesitli, H1Z2Z2-K tipte ve UV dayanıklı olmalıdır. Bağlantılar için orijinal Staubli konnektör kullanılmalıdır. Aksi takdirde garanti ve yangın riski oluşur.
Soru 3: Bağlantı kutusu açılabilir mi?
Cevap: Jinko Tiger Neo 460W’nin bağlantı kutusu tamamen kapalıdır ve kullanıcı tarafından açılması önerilmez. Garanti kapsamı dışına çıkarsınız. Servis gerekiyorsa yetkili teknisyen çağırılmalıdır.
Soru 4: Kabloların maksimum uzunluğu ne olmalıdır?
Cevap: 1500V DC sistemde, voltaj düşümü hesaplamalarına bağlıdır. Genel olarak 30 metreye kadar kayıp %1’in altında kalır. Daha uzun mesafelerde daha kalın kablo (6 mm²) kullanılmalıdır.
Soru 5: MC4 konnektörler ne sıklıkta kontrol edilmelidir?
Cevap: Yılda en az bir kez, özellikle kış aylarından sonra. Termal kamera ile bağlantı noktalarının sıcaklık kontrolü yapılması önerilir.
Soru 6: Panelin gölge analizi kablo yönetimini nasıl etkiler?
Cevap: Kısmi gölge durumlarında bypass diyotlar devreye girer, ancak bağlantı kutusundaki sıcaklık artışı yönetimini zorlaştırabilir. Bu nedenle, kablo döşeme planı gölge simülasyonuna göre yapılmalıdır. Detaylı bilgi için gölge davranışı makalemizi inceleyebilirsiniz.
